Wafer Test / Laser Trimming.

ウエハテスト・レーザートリミング

広範囲をカバーする最適なウエハテスト環境

ウエハテスト工程では、お客様からお預かりしたウエハの電気的試験を行います。
最新のテスタ、プローバにより100mmから300mmのウエハをロジックからアナログまで最適な試験環境をご用意しています。
長年の実績と経験に基づいた品質管理体制で安心のサービスをご提案します。

多工程にも短TATで対応

レーザートリミング工程では、ウエハ上のパターンの一部をレーザーによって切断し、特性の変更や性能の向上を図る加工を行います。
また、プローブカードメンテナンス対応やエージング、不良マーキング、自動外観検査の装置を保有していますので多工程にも短TATで対応が可能です。

LSIテストセンター

ウエハテスト・レーザートリミング専用の施設です。
東北自動車道 本宮インターチェンジに隣接する好立地条件も相まって、日本国内の主要なテストハウスとして、最新の環境・設備によりお客様が満足される品質とサービスをご提供しています。

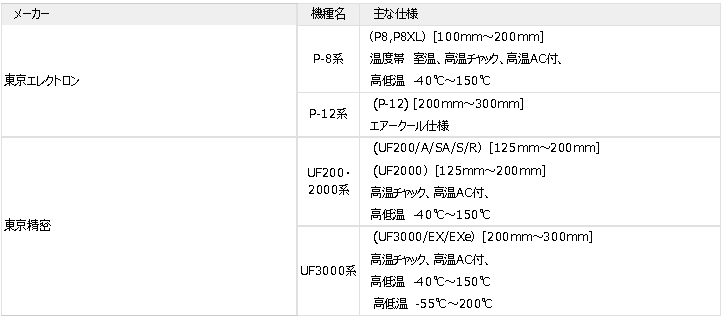

ウエハテスト / レーザートリミング保有設備 <テスト環境>

ウエハテスト/レーザートリミング
保有設備 <テスト環境>

※ここに記載されるテスト環境は2017年1月時点の内容です。本内容は参考情報としてご利用ください。
 最新のテスト環境や仕様等につきましては、弊社までお問合わせください。

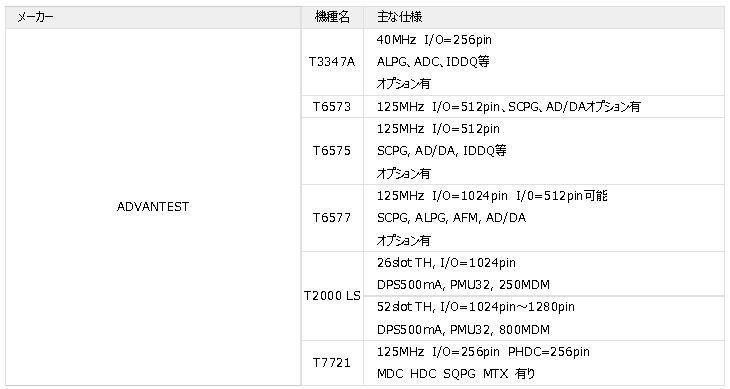

  • ロジックテスタの主なテスト環境
    メーカー 機種名 プローバ 主な仕様
    ADVANTEST T3347A P-8 周波数=40MHz、I/O=256pin、STE=1MW、
    SBM=256MB、ALPG、ADC、IDDQ等
    オプション有
    P-8XL
    T6573 UF-200S 周波数=125MHz、I/O=512pin、SCPG、AD/DAオプション有
    T6575 UF-200SA
    (一部低温仕様)
    周波数=125MHz
    I/O=512pin
    SCPG, AD/DA, IDDQ等オプション有
    UF-3000
    UF3000EX-e
    (低温仕様)
    UF-3000EX
    (低温仕様)
    T6577 UF-3000
    (低温仕様)
    周波数=125MHz
    I/O=1024pin
    SCPG, ALPG, AFM, AD/DA
    各オプション有
    UF-3000EX
    (低温仕様)
    T2000 UF-3000EX
    (低温仕様)
    26slot TH, I/O=2048ch
    DPS500mA, PMU32, 250MDM
    52slot TH, I/O=2048ch
    DPS500mA, PMU32, 800MDM
    横河電機 TS6000 P-8XL 周波数=60MHz
    I/O=256pin, ALPG有
  • アナログテスタの主なテスト環境
    メーカー 機種名 プローバ 主な仕様
    シバソク WL93α P-8 周波数=60MHz
    I/O=(PPMU)256pin
    CBIT=144bit
    DSP, AUDIO, HV V/I 有
    WL22/93 P-8XL PPVI=64ch
    CBIT=72bit
    AS/AVM=1ch
    TM=1ch, HV V/I 有
    WL22 P-8XL I/O=32pin
    PPVI=128ch
    CBIT=72bit
    AS/AVM=1ch
    TM=2ch, HV V/I 有
    UF200SA
    WL25 P-8XL 周波数=5MHz
    I/O=32pin
    TIME=4ch
    CBIT=144bit, HV V/I 有
    WL25V UF2000 I/O=64pin
    VPS=64ch
    Digital Moduie=64pin
    CBIT=144bit
    TM=2ch, HV V/I 有
    P8
    横河電機 TS6700 UF200SA PHDC(32V/64mA,64V/24mA)=256ch
    HDC 有
    スパンドニクス SX3010 UF2000 ONVI_R3M=全64pin 30V/300mA
    QTMR=A/B×4ch
    Cbit=256ch
    DHVI 有り
  • レーザートリミング装置
    メーカー 機種名 inch 主な仕様
    ESI esi9275 4 ~ 8 波長 = 1047um
    esi9350 4 ~ 8 波長 = 1342um
    esi9820 6 ~ 8 波長 = 1342um
