Switching Power Supply / Hybrid IC.

スイッチング電源 / ハイブリッドIC 開発・製造・販売

電源技術で産業機器の動力を支える

スイッチング電源メーカーとして、独自の技術に基づいて新しい電源の在り方を創造し続け、お客様のニーズに応える電源を供給いたします。

  • お客様の仕様に合わせた最適な電源の開発・製造・販売
  • AC/DC・DC/DC コンバータ、シングル・マルチ出力のラインナップ
  • ケース・シャーシタイプ、基板タイプ、オンボードタイプを用意
  • ノイズフィルター製品を含めたトータルソリューションの提供

INFORMATION

アクセス・お問い合わせ

アルス株式会社 電源事業部

東京事業所
〒144-0052
東京都大田区蒲田4丁目22-3 住友生命蒲田ビル2F
TEL 03-6715-9898
FAX 03-6715-9814

お問い合わせメール
info@arusu.co.jp

販売代理店

製品ラインナップ

AC / DC コンバータ

  • ケースタイプ
    ESシリーズ
    AC100~200V入力
    15/30/50/75/100/150W
    出力系統1CH

    特長

    1. 効率最高90.5%typ.を実現したハイエンドモデル
    2. ケースタイプ業界最小クラスの小型化を実現
    3. 50℃、100%負荷の温度ディレーティング特性

    オプション

    <製品付属オプション>
    • コネクタ仕様:型式末尾「V」
    <別売オプション>
    • コネクタ用ハーネスセット
    • DIN取付金具

    規格

    UL(C-UL)60950-1 認定
    EN60950-1 認定
    CEマーキング  自己宣言

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V 12V 15V 24V 36V 48V
    15W AC85~264V ESS15 33 86.5 68 ESS15-5 ESS15-12 ESS15-15 ESS15-24   ESS15-48 ¥6,340
    30W ESS30 33 98 68 ESS30-5 ESS30-12 ESS30-15 ESS30-24   ESS30-48 ¥7,140
    50W ESS50 33 110 79 ESS50-5 ESS50-12 ESS50-15 ESS50-24 ESS50-36 ESS50-48 ¥11,480
    75W ESS75 33 131 79 ESS75-5 ESS75-12 ESS75-15 ESS75-24     ¥13,640
    100W ESS100 33 146.5 81.5 ESS100-5 ESS100-12 ESS100-15 ESS100-24   ESS100-48 ¥14,020
    150W ESS150 37.5 164.5 81.5 ESS150-5 ESS150-12 ESS150-15 ESS150-24   ESS150-48 ¥19,570
  • ケースタイプ
    PLシリーズ
    AC100/200V入力
    120(Peak 180)/240(Peak 360)W
    出力系統1CH

    特長

    1. モーターなどインダクタンス負荷に最適なピーク電流対応モデル
    2. 自然空冷、小型パッケージ
    3. 使い易いケースタイプ、端子台接続モデル

    オプション

    • リモートON/OFF機能:型式末尾「R」
    • ケースカバー:型式末尾「P」

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 24V 36V
    120W(Peak 180W) AC85~132/
    170~264V
    PLD-SZ 50 155 89 PLD24SZ   ¥12,080
    240W(Peak 360W) PLE-HSZ 65 194.5 98 PLE24HSZ PLE36HSZ ¥18,780
  • ケースタイプ
    SVシリーズ
    AC100V入力、200V入力
    10/15/25/50W
    出力系統1/2CH

    特長

    1. 小型化を追求したケースタイプモデル。10~50W
    2. 25Wは2出力モデルをラインナップ

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V 12V 15V 24V 48V
    10W AC85~132V SVS-SA 52 77 18.5 SVS05SA SVS12SA SVS15SA SVS24SA ¥4,250
    15W SVM-SA 60 83 20 SVM05SA SVM12SA SVM15SA SVM24SA SVM48SA ¥5,820
    25W SVA-SA 73 95 24 SVA05SA SVA12SA SVA15SA SVA24SA SVA48SA ¥7,130
    50W SVB-SA 83 112 33 SVB05SA SVB12SA SVB15SA SVB24SA SVB48SA ¥8,790
    15W AC170~264V SVM-SB 60 83 20 SVM12SB SVM24SB     ¥6,960
    25W SVA-SB 73 95 24 SVA12SB SVA24SB     ¥7,880
    50W SVB-SB 83 112 33 SVB12SB SVB24SB     ¥9,540

    【2CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V/24V 12V/12V 15V/15V
    25W AC85~132V SVA-FWA 73 95 24 SVA21FWA   SVA23FWA ¥8,790
  • ケースタイプ
    VTシリーズ
    AC100V入力
    15/25/50W
    出力系統2/3CH

    特長

    1. 最適な電源構成を実現する2CH、3CH出力ラインナップ
    2. 30年以上の市場実績を積んだ高信頼性モデル

    【2CH出力】極性固定タイプ(共通GND)

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H +12V/-12V +15V/-15V +12V/-5V
    15W AC90~132V VTM-WA 118 80 25 VTM22WA VTM23WA ¥9,020

    【2CH出力】極性選択タイプ(GNDフローティング)

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V/24V 24V/5V 12V/12V 15V/15V 5V/12V 12V/5V
    25W AC90~132V VTA-FWA 135 85 31 VTA21FWA VTA22FWA VTA23FWA VTA24FWA VTA24FWAB ¥11,370
    50W VTB-FWA 160 96 33   VTB21FWAB   VTB23FWA VTB24FWA VTB24FWAB ¥14,720

    【3CH出力】極性固定タイプ(共通GND)

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H +5V/+12V/-12V +5V/+12V/-5V +5V/+15V/-15V
    15W AC90~132V VTM-00A 118 80 25 VTM01A VTM03A VTM04A ¥7,830

    【3CH出力】V1のみ極性選択タイプ

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V/+12V/-12V 5V/+15V/-15V
    25W AC90~132V VTA-00A 135 85 31 VTA01A VTA04A ¥11,930
    50W VTB-00A 160 96 33 VTB01A VTB04A ¥15,670
  • ケースタイプ
    WRシリーズ
    AC100~200V入力
    15/25/30/50W
    出力系統2/3CH

    特長

    1. AC100/200V 自動切替設計
    2. 最適な電源構成を実現する2CH、3CH出力ラインナップ

    【2CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V/24V 24V/5V 12V/12V 5V/12V 12V/5V
    15W AC85~264V WRM-FWX 33.5 98.5 97 WRM21FWX   WRM22FWX WRM24FWX   ¥10,770
    25W WRA-FWX 33.5 111.5 97 WRA21FWX WRA21FWXB   WRA24FWX   ¥14,200
    30W WRT-FWX 36.5 120.5 97   WRT21FWXB       ¥13,270
    50W WRB-FWX 39.5 159 97     WRB22FWX WRB24FWX WRB24FWXB ¥14,390

    【3CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V/+12V/-12V 5V/+15V/-15V
    15W AC85~264V WRM-00X 33.5 98.5 97 WRM01X WRM04X ¥10,990
    25W WRA-00X 33.5 111.5 97 WRA01X WRA04X ¥15,070
    30W WRT-00X 36.5 120.5 97 WRT01X WRT04X ¥14,250
    50W WRB-00X 39.5 159 97 WRB01X WRB04X ¥15,960
  • ケースタイプ
    ERシリーズ
    AC100V入力
    10/15/25/30/50W
    出力系統2/3CH

    特長

    1. AC100V入力専用設計
    2. 最適な電源構成を実現する2CH、3CH出力ラインナップ
    3. 「-HWA」タイプはGND独立制御設計を採用、装置側電源構成を考慮いたしました

    オプション

    • ケースカバー:型式末尾「P」

    【2CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 24V/5V 5V/24V 5V/12V
    25W AC85~132V ERA-FWA 97 116.5 31 ERA21FWAB     ¥7,960
    50W ERB-FWA 97 159 37 ERB21FWAB     ¥10,480
    ERB-HWA 97 159 37   ERB21HWA ERB24HWA ¥13,020

    【3CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V/+12V/-12V 5V/+15V/-15V
    10W AC85~132V ERS-00A 68 74 27 ERS04A ¥5,840
    15W ERM-00A 97 98.5 31 ERM01A ERM04A ¥8,130
    30W ERT-00A 97 154 38 ERT01A ERT04A ¥11,340
    50W ERB-00A 97 159 37 ERB01A ERB04A ¥12,450
  • 基板タイプ
    PGシリーズ
    AC100~200V入力
    150(Peak 300)/300(Peak 600)W
    出力系統1CH

    特長

    1. モーターなどインダクタンス負荷に最適なピーク電流対応モデル
    2. ピーク電流2倍まで対応しながらも小型化を実現
    3. 使い易いケースタイプ、端子台接続モデル

    オプション

    <別売オプション>
    • コネクタ用ハーネスセット

    規格

    UL(C-UL)60950-1 認定
    EN60950-1 認定
    CEマーキング  自己宣言

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 12V 24V
    150W(Peak 300W) AC85~264V PGS150 75 160 33.5 PGS150-12 PGS150-24 ¥13,800
    300W(Peak 600W) PGS300 95 222 46.5 PGS300-24 ¥21,160
  • 基板タイプ
    KG・KLシリーズ
    AC100~200V入力
    40/60/100/120/250W
    出力系統1/2CH

    特長

    1. 91.5%typ.の高効率化により、弊社従来品と比較し50%の小型化を実現
    2. ErP指令(無負荷時待機電力<0.5W)対応設計
      KLSは無負荷時待機電力<0.3Wに対応
    3. 強制空冷で容量UP、自然空冷時にはピーク電流として使用可能

    オプション

    <製品付属オプション>
    • JSTコネクタ仕様:型式末尾「V」(KGS250除く)
    <別売オプション>
    • コネクタ用ハーネスセット

    規格

    UL(C-UL)60950-1 認定
    CEマーキング  自己宣言

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 12V 24V 48V
    40W AC85~264V KLS40 50.8 76.2 22.5 KLS40-12 KLS40-24    ¥6,850
    60W(Peak 80W) KGS60 101.6 50.8 28 KGS60-12 KGS60-24 KGS60-48 ¥8,250
    100W(Peak 115W) KGS100 101.6 50.8 31.6 KGS100-12 KGS100-24 KGS100-48 ¥12,680
    120W(Peak 150W) KGS120 76.2 127 31.3 KGS120-12 KGS120-24 KGS120-48 ¥17,880
    250W KGS250 101.6 152.4 41 KGS250-12 KGS250-24 KGS250-48 ¥29,620

    【2CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V/12V
    60W AC85~264V KGD60 101.6 50.8 28 KGD60-512 ¥11,740
  • 基板タイプ
    BJシリーズ
    AC100V入力
    10/25/50W
    出力系統1/2CH

    特長

    1. AC100V入力専用設計
    2. 回生スナバ回路の採用で高効率化、製品の小型化を実現
    3. 10W品は使いやすい2CH出力モデルを用意いたしました

    オプション

    <別売オプション>
    • コネクタ用ハーネスセット

    規格

    UL(C-UL)60950-1 認定

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 3.3V 5V 12V 15V 24V 30V 36V 48V
    10W AC85~132V BJS-SA 40 70 14 BJS3.3SA-U1 BJS05SA-U1 BJS12SA-U1 BJS15SA-U1 BJS24SA-U1       ¥3,020
    25W BJA-SA 50 90 22.7 BJA3.3SA-U1 BJA05SA-U1 BJA12SA-U1 BJA15SA-U1 BJA24SA-U1     BJA48SA-U1 ¥4,480
    50W BJB-SA 70 93 23.5 BJB3.3SA-U1 BJB05SA-U1 BJB12SA-U1 BJB15SA-U1 BJB24SA-U1 BJB30SA-U1 BJB36SA-U1 BJB48SA-U1 ¥6,770

    【2CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 12V/12V 15V/15V 5V/12V 12V/5V
    10W AC85~132V BJS-FWA 40 70 14 BJS22FWA-U1 BJS23FWA-U1 BJS24FWA-U1 BJS24FWAB-U1 ¥4,040
  • オンボードタイプ
    OJシリーズ
    AC100/100~200V入力
    10W
    出力系統1/2CH

    特長

    1. AC/DCではユニークなオンボード構造
    2. AC100V専用入力モデル、ワールドワイド入力モデルの2種類を開発
    3. 使いやすい2CH出力モデルを用意いたしました

    規格

    UL(C-UL)60950-1 認定

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V 12V 15V 24V
    10W AC85~132V OJS-SA 40 70 14 OJS05SA-U1 OJS12SA-U1 OJS15SA-U1 OJS24SA-U1 ¥3,240
    10W AC85~264V OJS-SX 36 78 22 OJS05SX-U1 OJS12SX-U1 OJS15SX-U1 OJS24SX-U1 ¥4,990

    【2CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 12V/12V 15V/15V 5V/12V 12V/5V
    10W AC85~132V OJS-FWA 40 70 14 OJS22FWA-U1 OJS23FWA-U1 OJS24FWA-U1 OJS24FWAB-U1 ¥4,140
    10W AC85~264V OJS-WX 36 78 22 OJS22WX-U1 OJS23WX-U1     ¥4,740
  • オンボードタイプ
    OBシリーズ
    AC100V入力
    6/10W
    出力系統1CH

    特長

    1. AC/DCではユニークなオンボード構造
    2. 小型化を追求し、最小クラスの形状を実現

    規格

    UL(C-UL)60950-1 認定

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V 12V 15V 24V 48V
    6W AC85~132V OBR-SA 43 47.5 18.5 OBR05SA-U1 OBR12SA-U1 OBR15SA-U1 OBR24SA-U1 OBR48SA-U1 ¥3,640
    10W OBS-SA 43 51.7 18.5 OBS05SA-U1 OBS12SA-U1 OBS15SA-U1 OBS24SA-U1 OBS48SA-U1 ¥4,290
  • シャーシタイプ
    LRシリーズ
    AC100~200V入力
    15/30W
    出力系統3CH

    特長

    1. 最適な電源構成を実現する3CH出力品をシャーシタイプで開発
    2. ワールドワイド入力仕様

    【3CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V/+12V/-12V 5V/+12V/-5V 5V/+15V/-15V
    15W AC85~264V LRM-00X 60 110 40 LRM01X   LRM04X ¥11,540
    LRMY-00X 60 110 37 LRMY01X-U1 LRMY04X-U1 ¥8,900
    30W LRT-00X 60 145 38.5 LRT03X-U1A ¥10,620
  • 基板タイプ
    KMシリーズ
    AC100~200V入力
    300W
    出力系統1CH

    特長

    1. 医療機器向け規格取得モデル
      絶縁クラスⅡ(二重絶縁)、MOPP適合設計
    2. ErP指令(無負荷時待機電力<0.5W)対応設計
    3. 強制空冷で容量UP、自然空冷時にはピーク電流として使用可能

    規格

    UL(C-UL)60601-1 認定
    CEマーキング 自己宣言

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 12V 15V 24V 36V 48V
    300W(Peak 400W) AC85~264V KMS300 97 198 41 KMS300-12   KMS300-24   KMS300-48 ¥62,960

DC / DC コンバータ

  • ケースタイプ
    VTシリーズ
    DC12/24/48/110V
    15/25/50/100/150W
    出力系統1/2/3CH

    特長

    1. 独自のケース構造、端子台接続のDC/DCコンバータ
    2. DC12/24/48/110V と幅広い入力ラインナップ
    3. 1CH~3CH出力、15W~150Wまで豊富な品揃え

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V 12V 15V 24V 48V
    15W DC9.2~16V VTM-SC12 80 25 118 VTM05SC12         ¥9,280
    DC19~32V VTM-SC24 80 25 118 VTM05SC24 VTM12SC24 VTM15SC24 VTM24SC24   ¥9,280
    DC38~63V VTM-SC48 80 25 118 VTM05SC48 VTM12SC48   VTM24SC48   ¥9,280
    25W DC9.2~16V VTA-SC12 85 31 135 VTA05SC12 VTA12SC12   VTA24SC12   ¥12,870
    DC19~32V VTA-SC24 85 31 135 VTA05SC24 VTA12SC24 VTA15SC24 VTA24SC24 VTA48SC24 ¥12,870
    DC38~63V VTA-SC48 85 31 135   VTA12SC48   VTA24SC48   ¥12,870
    50W DC9.2~16V VTB-SC12 96 33 160 VTB05SC12 VTB12SC12   VTB24SC12 VTB48SC12 ¥14,980
    DC19~32V VTB-SC24 96 33 160 VTB05SC24 VTB12SC24 VTB15SC24 VTB24SC24 VTB48SC24 ¥14,980
    DC38~63V VTB-SC48 96 33 160 VTB05SC48 VTB12SC48   VTB24SC48 VTB48SC48 ¥14,980
    DC85~143V VTB-SD 96 33 160 VTB05SD   VTB15SD VTB24SD   ¥14,980
    100W DC9.2~16V VTD-SC12 48 97 190   VTD12SC12 VTD15SC12 VTD24SC12 VTD48SC12 ¥28,490
    DC19~32V VTD-SC24 48 97 190 VTD05SC24 VTD12SC24   VTD24SC24 VTD48SC24 ¥28,490
    DC38~63V VTD-SC48 48 97 190 VTD05SC48 VTD12SC48   VTD24SC48 VTD48SC48 ¥28,490
    DC85~143V VTD-SD 48 97 190 VTD05SD   VTD15SD VTD24SD VTD48SD ¥28,490
    150W DC9.2~16V VTE-SC12 70 97 200   VTE12SC12 VTE15SC12 VTE24SC12 VTE48SC12 ¥39,750
    DC19~32V VTE-SC24 70 97 200 VTE05SC24 VTE12SC24 VTE15SC24 VTE24SC24 VTE48SC24 ¥39,750
    DC38~63V VTE-SC48 70 97 200   VTE12SC48 VTE15SC48 VTE24SC48 VTE48SC48 ¥39,750
    DC85~143V VTE-SD 70 97 200   VTE12SD VTE15SD VTE24SD   ¥39,750

    【2CH出力】極性固定タイプ(共通GND)

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H +12V/-12V +15V/-15V +12V/-5V
    15W DC9.2~16V VTM-WC12 80 118 25 VTM23WC12 ¥10,600
    DC19~32V VTM-WC24 80 118 25 VTM22WC24 VTM23WC24 VTM24WC24 ¥10,600
    DC38~63V VTM-WC48 80 118 25 VTM23WC48 ¥10,600

    【2CH出力】極性選択タイプ(GNDフローティング)

    容量 入力電圧 モデル名 寸法(mm) 出力電圧         標準価格
    W D H 5V/24V 24V/5V 12V/12V 15V/15V 5V/12V
    25W DC19~32V VTA-FWC24 85 135 31   VTA21FWC24B VTA22FWC24 VTA23FWC24 VTA24FWC24 ¥14,580
    50W DC19~32V VTB-FWC24 96 160 33 VTB21FWC24   VTB22FWC24 VTB23FWC24 VTB24FWC24 ¥19,090
    DC38~63V VTB-FWC48 96 160 33       VTB23FWC48   ¥19,090

    【3CH出力】V1のみ極性選択タイプ

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V/+12V/-12V 5V/+15V/-15V
    25W DC19~32V VTA-00C24 85 135 31 VTA01C24 VTA04C24 ¥15,240
    50W DC19~32V VTB-00C24 96 160 33 VTB01C24 VTB04C24 ¥20,280
  • ケースタイプ
    SVシリーズ
    DC12/24/48/110V
    15/25/50W
    出力系統1CH

    特長

    1. 独自のケース構造、端子台接続のDC/DCコンバータ
    2. DC12/24/48/110V と幅広い入力ラインナップ
    3. 小型化を追求した最小クラスのサイズ

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V 12V 15V 24V 48V
    15W DC9.2~16V SVM-SC12 60 83 20 SVM05SC12 SVM12SC12 SVM15SC12 SVM24SC12 ¥7,700
    DC19~32V SVM-SC24 60 83 20 SVM05SC24 SVM12SC24 SVM15SC24 SVM24SC24 SVM48SC24 ¥7,700
    DC38~63V SVM-SC48 60 83 20 SVM05SC48 SVM12SC48 SVM24SC48 ¥7,700
    DC85~143V SVM-SD 60 83 20 SVM05SD SVM12SD SVM15SD SVM24SD ¥7,700
    25W DC9.2~16V SVA-SC12 73 95 24 SVA05SC12 SVA12SC12 SVA24SC12 ¥9,580
    DC19~32V SVA-SC24 73 95 24 SVA05SC24 SVA12SC24 SVA15SC24 SVA24SC24 ¥9,580
    DC38~63V SVA-SC48 73 95 24 SVA05SC48 SVA12SC48 SVA15SC48 SVA24SC48 SVA48SC48 ¥9,580
    DC85~143V SVA-SD 73 95 24 SVA05SD SVA12SD SVA15SD SVA24SD ¥9,580
    50W DC9.2~16V SVB-SC12 83 112 33 SVB05SC12 SVB12SC12 SVB15SC12 SVB24SC12 ¥11,980
    DC19~32V SVB-SC24 83 112 33 SVB05SC24 SVB12SC24 SVB15SC24 SVB24SC24 SVB48SC24 ¥11,980
    DC38~63V SVB-SC48 83 112 33 SVB05SC48 SVB12SC48 SVB15SC48 SVB24SC48 SVB48SC48 ¥11,980
    DC85~143V SVB-SD 83 112 33 SVB05SD SVB12SD SVB15SD SVB24SD ¥11,980

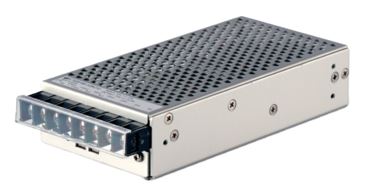

  • ケースタイプ
    NVシリーズ
    DC12/24/48V
    100W
    出力系統1CH

    特長

    1. 独自のケース構造、端子台接続のDC/DCコンバータ
    2. DC12/24/48V と幅広い入力ラインナップ
    3. 100Wに限定し、徹底的に小型化を追求した最小クラスのサイズ

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 3.3V 5V 12V 15V 24V
    100W DC9.2~16V NVD-SC12 65 101 34 NVD05SC12-U1 NVD12SC12-U1 NVD15SC12-U1 NVD24SC12-U1 ¥23,760
    DC19~32V NVD-SC24 65 101 34 NVD3.3SC24-U1 NVD05SC24-U1 NVD12SC24-U1 NVD15SC24-U1 NVD24SC24-U1 ¥23,760
    DC38~63V NVD-SC48 65 101 34 NVD05SC48-U1 NVD12SC48-U1 NVD24SC48-U1 ¥23,760
  • オンボードタイプ
    OGシリーズ
    DC5-12/12-24/24-48V
    1.5/3/6/10W
    出力系統1/2CH

    特長

    1. 広い入力範囲を小型オンボードDC/DCに搭載
      5V系+12V系 → DC4.5V~16V
      12V系+24V系 → DC8V~32V
      24V系+48V系 → DC18V~72V
    2. 従来製品と比較し、60%の小型化を実現

    オプション

    • SMD実装仕様:型式末尾「-X」

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 3.3V 5V 12V 15V 24V 48V
    1.5W DC4.5~16V OGS1R5-0512 12.2 25 9.5   OGS1R5-05-0512 OGS1R5-12-0512       ¥2,450
    DC8~32V OGS1R5-1224 12.2 25 9.5 OGS1R5-03-1224 OGS1R5-05-1224 OGS1R5-12-1224 OGS1R5-15-1224     ¥2,450
    DC18~72V OGS1R5-2448 12.2 25 9.5 OGS1R5-03-2448 OGS1R5-05-2448         ¥2,450
    3W DC4.5~16V OGS3R0-0512 15.1 27.6 9   OGS3R0-05-0512 OGS3R0-12-0512 OGS3R0-15-0512 OGS3R0-24-0512   ¥2,840
    DC8~32V OGS3R0-1224 15.1 27.6 9 OGS3R0-03-1224 OGS3R0-05-1224 OGS3R0-12-1224 OGS3R0-15-1224     ¥2,840
    DC18~72V OGS3R0-2448 15.1 27.6 9   OGS3R0-05-2448   OGS3R0-15-2448     ¥3,130
    6W DC4.5~16V OGS6R0-0512 18.1 35.2 10 OGS6R0-03-0512 OGS6R0-05-0512         ¥3,670
    DC8~32V OGS6R0-1224 18.1 35.2 10   OGS6R0-05-1224 OGS6R0-12-1224 OGS6R0-15-1224 OGS6R0-24-1224   ¥3,670
    DC18~72V OGS6R0-2448 18.1 35.2 10   OGS6R0-05-2448         ¥3,790
    10W DC8~32V OGS10-1224 21 42.8 11   OGS10-05-1224 OGS10-12-1224   OGS10-24-1224 OGS10-48-1224 ¥4,000
    DC18~72V OGS10-2448 21 42.8 11   OGS10-05-2448     OGS10-24-2448   ¥4,000

    【2CH出力】極性固定タイプ(共通GND)

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H +12V/-12V +15V/-15V
    1.5W DC4.5~16V OGD1R5-0512 12.2 25 9.5 OGD1R5-12-0512 OGD1R5-15-0512 ¥2,450
    DC8~32V OGD1R5-1224 12.2 25 9.5 OGD1R5-12-1224 OGD1R5-15-1224 ¥2,450
    3W DC4.5~16V OGD3R0-0512 15.1 27.6 9 OGD3R0-12-0512 OGD3R0-15-0512 ¥2,840
    DC8~32V OGD3R0-1224 15.1 27.6 9 OGD3R0-12-1224 OGD3R0-15-1224 ¥2,840
    DC18~72V OGD3R0-2448 15.1 27.6 9 OGD3R0-12-2448 ¥3,130
    6W DC4.5~16V OGD6R0-0512 18.1 35.2 10 OGD6R0-15-0512 ¥3,970
    DC8~32V OGD6R0-1224 18.1 35.2 10 OGD6R0-12-1224 OGD6R0-15-1224 ¥3,970
    DC18~72V OGD6R0-2448 18.1 35.2 10 OGD6R0-15-2448 ¥3,970
    10W DC18~72V OGD10-2448 21 42.8 11 OGD10-15-2448 ¥4,000
  • オンボードタイプ
    OCシリーズ
    DC12-24/24-48/48V
    4.6~28.8W
    出力系統1CH

    特長

    1. 非絶縁、ステップダウン式の高効率DC/DC
    2. 1.2A~1.4A品/2A品/3A品の3タイプを用意
    3. スイッチング周波数固定式
      OC1:160kHz
      OC2/OC3:130kHz

    規格

    UL(C-UL)60950-1 認定

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 1.5~3.3V 1.5~5V 3.3V 5V 6V 9V 12V 15V
    4.6~28.8W DC10.2~32V OC1-SC1224 21.4 32 10     OC1-03SC1224U1A OC1-05SC1224U1A OC1-06SC1224U1A       ¥2,560
    DC20.4~56V OC1-SC2448 21.4 32 10       OC1-05SC2448U1A   OC1-09SC2448U1A OC1-12SC2448U1A OC1-15SC2448U1A ¥2,560
    3~10W DC4.5~14V OC2V-SC0512 21.4 32 9   OC2V2.2SC0512             ¥2,270
    4.5~9.9W DC4.5~5.5V OC3V-SC05 21.4 32 10 OC3V2.2SC05               ¥2,600
  • オンボードタイプ
    OEシリーズ
    DC5-12/12-24/24-48V
    1.5/3/6/10W
    出力系統1/2CH

    特長

    1. 広い入力範囲を小型オンボードDC/DCに搭載
      5V系+12V系 → DC4.5V~16V
      12V系+24V系 → DC8V~32V
      24V系+48V系 → DC18V~72V
    2. 8.5mm以下の低背設計

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V 12V 15V 24V
    1.5W DC4.5~16V OEJ-SC0512 19.5 32 8 OEJ05SC0512 OEJ12SC0512 OEJ15SC0512 OEJ24SC0512 ¥2,110
    DC8~32V OEJ-SC1224 19.5 32 8 OEJ05SC1224 OEJ12SC1224 OEJ15SC1224 OEJ24SC1224 ¥2,110
    DC18~72V OEJ-SC2448 19.5 32 8 OEJ05SC2448 OEJ12SC2448     ¥2,110
    3W DC4.5~16V OEQ-SC0512 29 46 7.5 OEQ05SC0512     OEQ24SC0512 ¥2,770
    DC8~32V OEQ-SC1224 29 46 7.5 OEQ05SC1224   OEQ15SC1224   ¥2,840
    DC18~72V OEQ-SC2448 29 46 7.5 OEQ05SC2448       ¥2,840
    6W DC4.5~16V OER-SC0512 39 46 7.5 OER05SC0512 OER12SC0512 OER15SC0512 OER24SC0512 ¥3,360
    DC8~32V OER-SC1224 39 46 7.5 OER05SC1224 OER12SC1224   OER24SC1224 ¥3,420
    10W DC8~32V OES-SC1224 39 46 8.5 OES05SC1224 OES12SC1224   OES24SC1224 ¥3,940
    DC18~72V OES-SC2448 39 46 8.5 OES05SC2448 OES12SC2448 OES15SC2448 OES24SC2448 ¥3,940

    【2CH出力】極性固定タイプ(共通GND)

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H +12V/-12V +15V/-15V
    1.5W DC4.5~16V OEJ-WC0512 19.5 32 8 OEJ22WC0512 OEJ23WC0512 ¥2,310
    DC8~32V OEJ-WC1224 19.5 32 8 OEJ22WC1224 OEJ23WC1224 ¥2,240
    DC18~72V OEJ-WC2448 19.5 32 8   OEJ23WC2448 ¥2,370
    3W DC4.5~16V OEQ-WC0512 29 46 7.5 OEQ22WC0512 OEQ23WC0512 ¥2,730
    DC8~32V OEQ-WC1224 29 46 7.5   OEQ23WC1224 ¥2,760
    6W DC8~32V OER-WC1224 39 46 7.5 OER22WC1224 ¥3,940
    DC18~72V OER-WC2448 39 46 7.5   OER23WC2448 ¥3,940
    10W DC8~32V OES-WC1224 39 46 8.5 OES22WC1224 OES23WC1224 ¥4,190
    DC18~72V OES-WC2448 39 46 8.5 OES22WC2448 OES23WC2448 ¥4,190
  • オンボードタイプ
    OBシリーズ
    DC5-12/12-24/24-48V
    3/6/10W
    出力系統1/2CH

    特長

    1. 広い入力範囲を小型オンボードDC/DCに搭載
      5V系+12V系 → DC4.5V~16V
      12V系+24V系 → DC8V~32V
      24V系+48V系 → DC18V~72V
    2. 実装面積削減設計

    【1CH出力】

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H 5V 12V 15V 24V
    3W DC4.5~16V OBQ-SC0512 32 20 10.5 OBQ05SC0512 OBQ12SC0512 OBQ15SC0512 OBQ24SC0512 ¥2,800
    DC8~32V OBQ-SC1224 32 20 10.5 OBQ05SC1224 OBQ12SC1224 OBQ24SC1224 ¥2,940
    DC18~72V OBQ-SC2448 32 20 10.5 OBQ05SC2448 OBQ12SC2448 OBQ24SC2448 ¥3,280
    6W DC4.5~16V OBR-SC0512 46 29 10.5 OBR05SC0512 OBR12SC0512 OBR24SC0512 ¥4,710
    DC8~32V OBR-SC1224 46 29 10.5 OBR05SC1224 OBR12SC1224 OBR15SC1224 OBR24SC1224 ¥4,160
    DC18~72V OBR-SC2448 46 29 10.5 OBR05SC2448 OBR12SC2448 OBR15SC2448 OBR24SC2448 ¥3,970
    10W DC18~72V OBS-SC2448 46 39 11.5 OBS05SC2448 ¥4,670

    【2CH出力】極性固定タイプ(共通GND)

    容量 入力電圧 モデル名 寸法(mm) 出力電圧 標準価格
    W D H +12V/-12V +15V/-15V
    3W DC4.5~16V OBQ-WC0512 32 20 10.5 OBQ22WC0512 OBQ23WC0512 ¥3,530
    DC8~32V OBQ-WC1224 32 20 10.5 OBQ22WC1224 OBQ23WC1224 ¥3,670
    DC18~72V OBQ-WC2448 32 20 10.5 OBQ22WC2448 OBQ23WC2448 ¥3,540
    6W DC4.5~16V OBR-WC0512 46 29 10.5 OBR23WC0512 ¥4,570
    DC8~32V OBR-WC1224 46 29 10.5 OBR23WC1224 ¥4,070
    DC18~72V OBR-WC2448 46 29 10.5 OBR23WC2448 ¥3,960
    10W DC18~72V OBS-WC2448 46 39 11 OBS23WC2448 ¥5,110

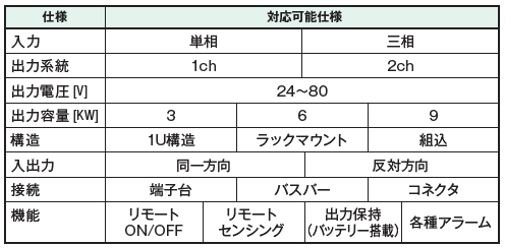

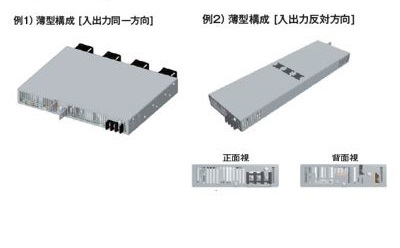

柔軟なカスタム対応サービス

各業界向けに必要な規格・仕様実現に向け、お客様の装置開発の一員として仕様検討段階からサポートいたします。
差別化技術の開発、安心して長期間ご使用いただける品質とサービス体制の構築により、お客様の良きパートナーを目指します。

回路設計受託サービス

電源のみならず、電源周辺の制御回路をはじめとしたアナログ回路全般の設計委託をお受けいたします。
